            差分晶振

























































































              EPSON/愛普生差分晶振是一種六腳有源晶振，第4、5引腳分別輸出兩個差分信號，2種相位相反的信號消除了共模噪聲，使高頻晶振的穩定性獲得提高。頻率范圍：50MHz~700MHz；7050、5032、3225等規格尺寸。頻率公差20ppm/30ppm/50ppm；主要應用在千兆以太網，光纖通道，SAS，PCI Express服務器，網絡等。標準頻率值：100MHz,125MHz,150MHz,156.25MHz,200MHz,212.5MHz,250MHz,300MHz等等。與MEMS差分晶振相比，具有更高的穩定性和可靠性。
            南山電子作為愛普生差分晶振等電子元器件授權代理商，常規尺寸、常規頻率均備有現貨。
                點擊查看愛普生貼片高頻差分晶振（OSC）完整 標準頻率值表























            差分晶振






      型號
      外部尺寸

        [ mm ]
      輸出
      頻率范圍

        [ MHz ]
      電源電壓

        [ V ] Typ.
      頻率溫度特征

        (頻率公差 @工作溫度)

        [ x10^-6 @°C ~ °C ]
      引腳數
      選型資料







      SG2520EHN
      2.5 x 2.0
      LV-PECL
      25 to 500
      2.5

        3.3
      ±20@-40~+85

        ±20@-40~+105
      六腳
      SG2520EHN選型資料




      SG2520VHN
      2.5 x 2.0
      LVDS
      25 to 500
      1.8
            2.5

        3.3
      ±20@-40~+85

        ±20@-40~+105

      SG2520EHN選型資料




      SG2520EGN
      2.5 x 2.0
      LV-PECL
      25 to 500
      2.5

        3.3
      ±25@-40~+85

        ±30@-40~+85


        ±50@-40~+85


        ±25@-40~+105


        ±30@-40~+105


        ±50@-40~+105

      SG2520EGN選型資料




      SG2520VGN
      2.5 x 2.0
      LVDS
      25 to 500
      1.8
            2.5

        3.3
     ±25@-40~+85

        ±30@-40~+85


        ±50@-40~+85


        ±25@-40~+105


        ±30@-40~+105


        ±50@-40~+105

      SG2520EGN選型資料




      SG3225EAN
      3.2 x 2.5
      LV-PECL
      73.5~700
      2.5~3.3
      ±30/50@-40~+85

        ±20@-20~+70

      SG3225EAN選型資料




      SG3225EEN
      3.2 x 2.5
      LV-PECL
      25~500
      2.5

        3.3
      ±25/50@-40~+85

        ±50@-40~+105
      SG5032EEN選型資料




      SG3225HBN
      3.2 x 2.5
      HCSL
      100~325
      2.5

        3.3
      ±50@-40~+85

        ±100@-40~+105

        (均含10年老化）
      SG3225HBN選型資料




      SG3225VAN
      3.2 x 2.5
      LVDS(VAN)
      73.5~700
      2.5~3.3
      ±30/50@-40~+85

        ±20@-20~+70
      SG5032VAN選型資料




      SG3225VEN
      3.2 x 2.5
      LVDS
      25~500
      2.5

        3.3
      ±25/50@-40~+85

        ±50@-40~+105
      SG3225VEN選型資料




      SG5032EAN
      5.0 x 3.2
      LV-PECL
      73.5~700
      2.5~3.3
      ±30/50@-40~+85

        ±20@-20~+70
      G5032EAN選型資料




      SG5032EEN
      5.0 x 3.2
      LV-PECL
      200.1~500
      2.5

        3.3
      ±25/50@-40~+85

        ±50@-40~+105
      SG5032EEN選型資料




      SG5032VAN
      5.0 x 3.2
      LVDS(VAN)
      73.5~700
      2.5~3.3
      ±30/50@-40~+85

        ±20@-20~+70
      SG5032VAN選型資料




      SG5032VEN
      5.0 x 3.2
      LVDS
      200.1~500
      2.5

        3.3
      ±25/50@-40~+85

        ±50/100@-40~+105
      SG5032VEN選型資料

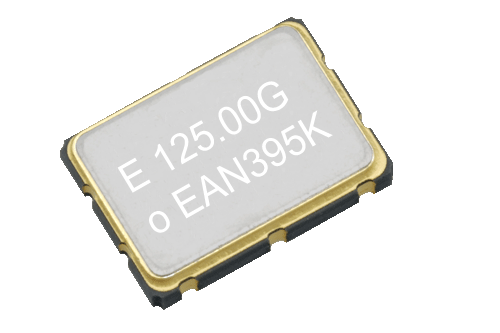

      SG7050EAN
      7.0 x 5.0
      LV-PECL
      73.5~700
      2.5~3.3
      ±30/50@-40~+85

        ±20@-20~+70
      SG5032EAN選型資料




      SG7050EEN
      7.0 x 5.0
      LV-PECL
      25~500
      2.5

        3.3
      ±25/50@-40~+85/105
      SG7050EEN選型資料




      SG7050VAN
      7.0 x 5.0
      LVDS (VAN)
      73.5~700
      2.5~3.3
      ±30/50@-40~+85

        ±20@-20~+70
      SG7050VAN選型資料




      SG7050VEN
      7.0 x 5.0
      LVDS
      25~500
      2.5

        3.3
      ±25@-40~+85

        ±50@-40~+105

      SG7050VEN選型資料






            *1:HBN、EEN和VEN為低噪聲低抖動飛秒晶振50~85fs Typ. (fo = 156.25 MHz)，

    差分多輸出有源晶振常用標準頻率值表













      50MHz
      68.75MHz
      74.25MHz
      75MHz
      80MHz
      98.304MHz




      100MHz
      106.25MHz
      114.285MHz
      122.88MHz
      125MHz
      125.00625MHz




      148.5MHz
      150MHz
      153.6MHz
      156.25MHz
      161.1328MHz
      200MHz




      212.5MHz
      250MHz
      307.2MHz
      312.5MHz
      312.515625MHz
      350MHz




          400MHz
          614.4MHz





















            • 1、什么是差分晶振

               差分晶振是一種輸出差分信號的有源晶振，差分晶振輸出差分信號使用2種相位彼此完*相反的信號，從而消除了共模噪聲，也被稱為有源差分晶振和差分有源晶振。差分晶振可以提供的頻率范圍較大，從50MHz~700MHz。作為的晶振晶體制造企業，愛普生晶振為用戶提供豐富的產品線，方便選擇。如需選型支持，可致電400-888-5058咨詢。
              •

            • 2、差分晶振常用的封裝有哪些

               目前市場主流差分晶振都是6腳貼片封裝，常見的規格尺寸有7050和5032，當然愛普生/EPSON還可以提供更小的3225封裝體積。
              •

            • 3、差分晶振的作用

               差分晶振一般是為FPGA或CPLD提供穩定時鐘信號的，由于FPGA或CPLD價格都比較昂貴，所以選擇一款穩定的差分晶振十分必要。除了輸出信號模式之外，剩下的參數就和普通有源晶振差不多了。
              •

            • 4、采購差分晶振需要哪些參數

              ① 頻率范圍：50MHz——700MHZ 任意頻率。

              ② 電壓:  2.5V 、3.0V、3.3V 可任意選擇應用。

              ③ 規格:  7050（7.0*5.0mm） 5032(5.0*3.2mm) 3225(3.2*2.5mm)

              ④ 頻率公差:20ppm,25ppm,50ppm,100ppm

              首先要確認好頻率，然后是電壓，封裝尺寸，工作溫度以及頻率穩定度（精度ppm）。如需索取愛普生晶振原廠規格書或獲得晶振選型支持，請加QQ:2572677220（加好友請注明：公司+咨詢的產品名）
              •

            • 5、差分晶振的優點是什么

               ① 對外部電磁干擾（EMI）是高度免疫的。

              ② 能夠很容易地識別小信號。

              ③ 能夠從容精確地處理'雙極'信號。


              •

            •  6、差分晶振的應用領域

               應用于千兆以太網，光纖通道，SAS，PCI Express服務器，網絡，存儲，路由器/交換機，光傳輸設備等。
